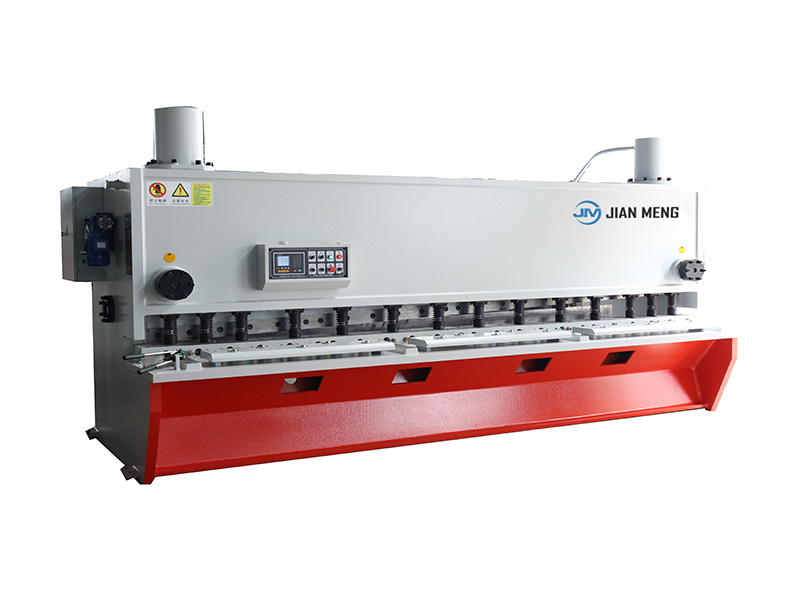

آلة قص المقصلة المعدنية

آلة قص المقصلة المعدنية JM هي أداة معالجة معدنية تستخدم على نطاق واسع مصممة لقطع أوراق معدنية ذات سماكة مختلفة. إنه يعمل من خلال قيادة النصل العلوي في حركة هبوطية رأسية ضد النصل السفلي الثابت ، مما يخلق قوة قص للقطع الدقيق. آلة قص JM Guillotine فعالة بشكل خاص لمواد القص بدقة مثل ألواح الصلب ، والفولاذ المقاوم للصدأ ، وألواح الألومنيوم. تجد آلة القص تطبيقات واسعة في الصناعات مثل تصنيع الآلات وإنتاج السيارات وتصنيع المعدات الكهربائية. تستخدم آلة قص GM Metal Guillotine الطاقة الهيدروليكية لدفع حامل الشفرة العلوي على طول مسار محدد مسبقًا بحركة لأسفل مستقيم ، مما يضمن قطعًا فعالًا. مع دقة القص الاستثنائية ، هذا الجهاز مناسب بشكل خاص لمعالجة الألواح المعدنية السميكة. تم تصميم جهاز JM Shearing Machine الذي تم تصميمه للصفائح المعدنية ، ويوفر حلول قطع عالية الدقة لأنواع مختلفة من الصفائح المعدنية ، مما يضمن الدقة والكفاءة في التطبيقات الصناعية.

نموذج:QC11Y-8×3200

إرسال استفسار

وصف المنتج

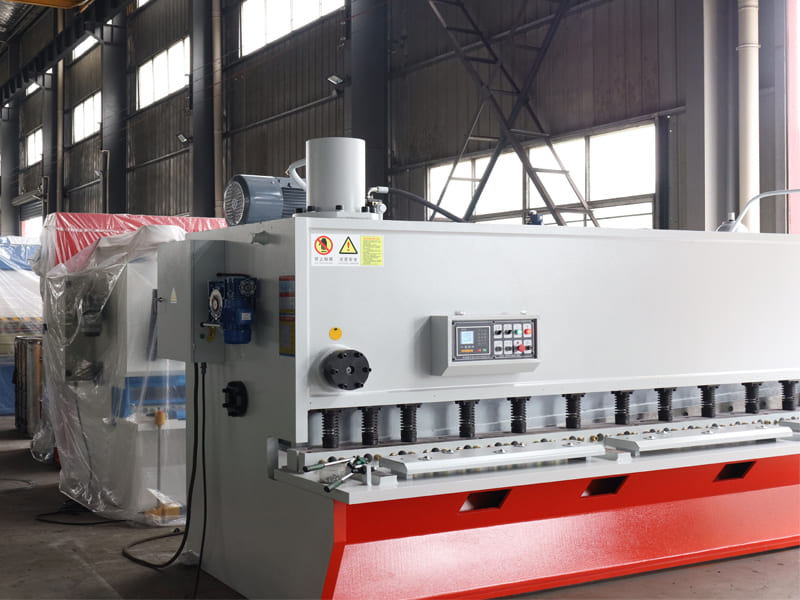

آلة قص المقصلة المعدنية

القص المثالي:تحقق آلة قص QC11Y-8 × 3200 METELLOTINE MAULLOTINE قطعًا مثاليًا ، بفعالية ودقة معالجة الأوراق المعدنية المختلفة. تستخدم آلة قص المقبض على نطاق واسع في الصناعات مثل تصنيع الآلات ، ومعالجة الصفائح المعدنية ، وإنتاج السيارات ، مما يتيح قطع المواد مثل الألواح الفولاذية والفولاذ المقاوم للصدأ وألواح الألومنيوم لتلبية متطلبات المعالجة عالية المستوى.

قائمة التكوين الرئيسية	نظام التحكم ： Nanjing Estun (E21S)
	مضخة التروس الداخلية ： الولايات المتحدة الأمريكية مشمسة
	المحرك الرئيسي: Yingkai
	مكونات الختم ： الولايات المتحدة الأمريكية باركر
	المكونات الكهربائية الرئيسية ： فرنسا شنايدر
	شفرة: شنغهاي بليد
	برغي الكرة ： الصين تايوان hiwin

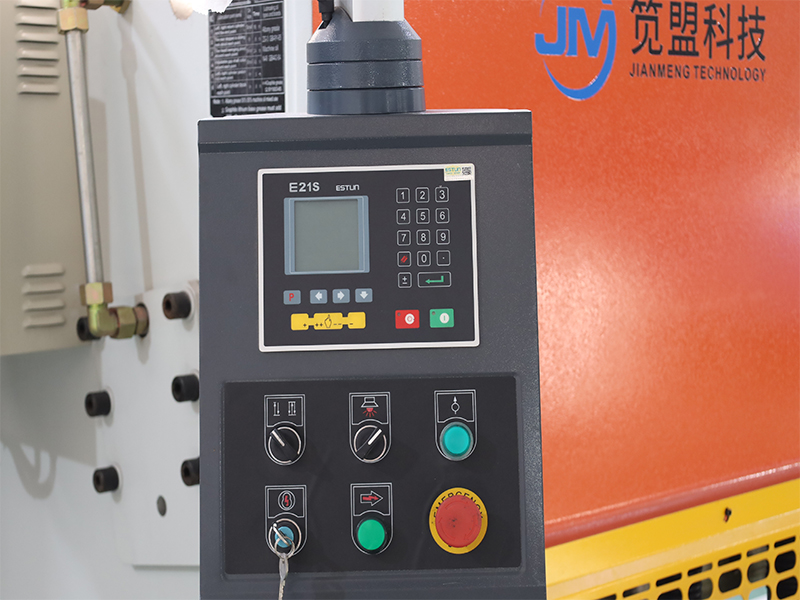

نظام التحكم E21S

نظام التحكم في Estun E21S هو جهاز CNC متخصص مصمم لآلة قص المقصلة المعدنية ، وهو مناسب لمجموعة واسعة من المستخدمين. إنه يقلل بشكل كبير من تكلفة آلة قص CNC مع ضمان دقة العمل المرتفعة.

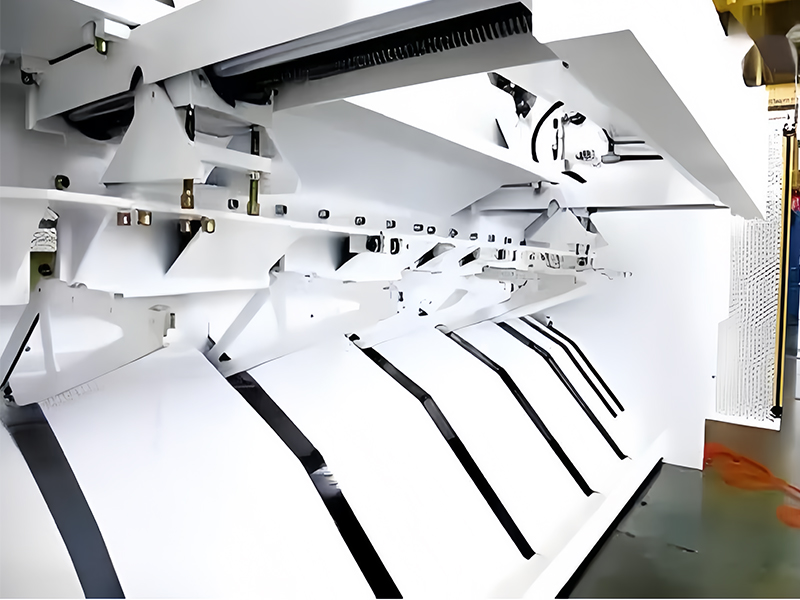

مقياس الظهر

يعد نظام المقياس الخلفي جزءًا أساسيًا من معدات معالجة الصفائح المعدنية ، وخاصة في مقصات المقصلة. تتمثل وظيفتها الأساسية في وضع قطعة العمل بدقة ، وضمان القطع أو الانحناء الدقيق والمتسق. تم تصميم هيكله القوي ، الذي تم تصميمه مع مراعاة المتانة ، في حين أن تكامل الأدلة الخطية يحسن ثبات الحركة ويقلل من التآكل على المدى الطويل.

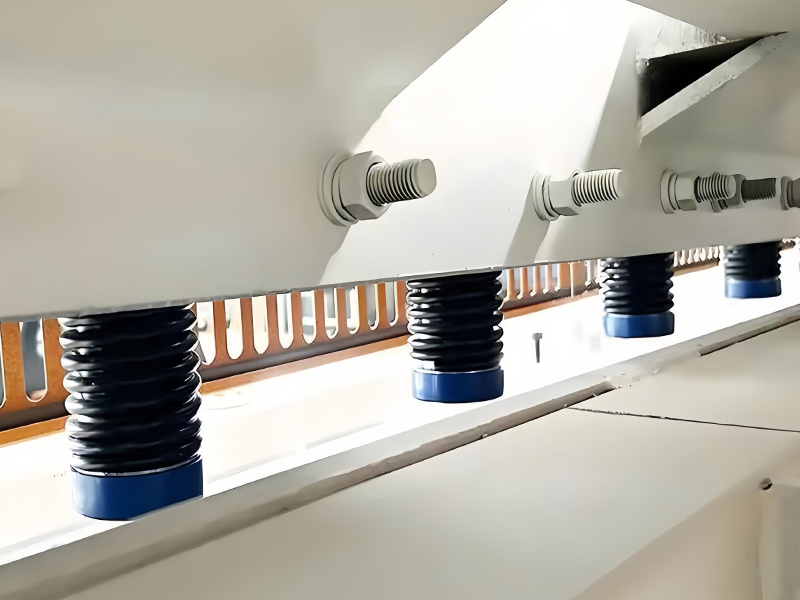

اسطوانة ضغط الربيع

تلعب أسطوانة ضغط الربيع في قص المقصلة دورًا حاسمًا في تثبيت ودعم المادة أثناء عملية القطع. إنه يضمن أن المادة تبقى مضغوطة بشكل آمن وتثبيت في مكانها ، مما يمنع الحركة أو التشوه. وهذا يعزز قطع الدقة والسلامة التشغيلية.

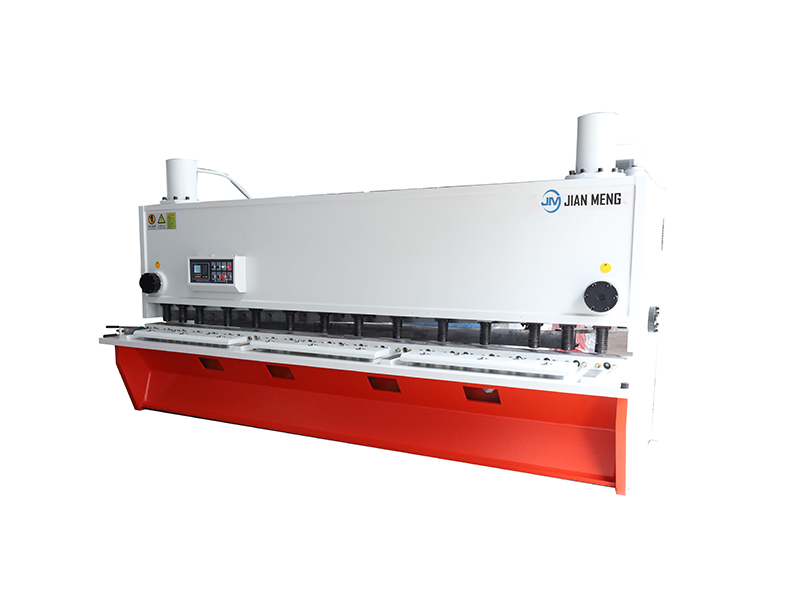

QC11Y-8 × 3200 آلة قص المقصلة

أقصى سمك لوحة	8.0mm
قوة ورقة	450n/mm2
أقصى عرض للوحة	3200 مم
أقصى عرض للوحة	3505 مم
طول الشفرة	3300mm

العملاءes

واجه مصنع معالجة المعادن تحديًا في معالجة أنواع مختلفة من المواد المعدنية وتهدف إلى تحسين كفاءة الإنتاج مع تقليل النفايات. لمعالجة هذا ، قمنا بتزويد المصنع بقص مقصلة JM ، ومزود بنظام التحكم E21S ومشبك الهيدروليكي ، مما يضمن أن كل لوحة ظلت مستقرة وغير متحركة أثناء عملية القطع. بعد التنفيذ ، استقرت جودة القطع ، وتحسن الدقة بنسبة 10 ٪. زادت كفاءة الإنتاج بالساعة بنسبة 22 ٪ ، وتوفير المصنع تكاليف المواد عن طريق تقليل النفايات. تم اختصار دورة إنتاج العميل ، مما يسمح بتسليم الطلبات في الوقت المناسب وتعزيز قدرته التنافسية في السوق بشكل كبير.
