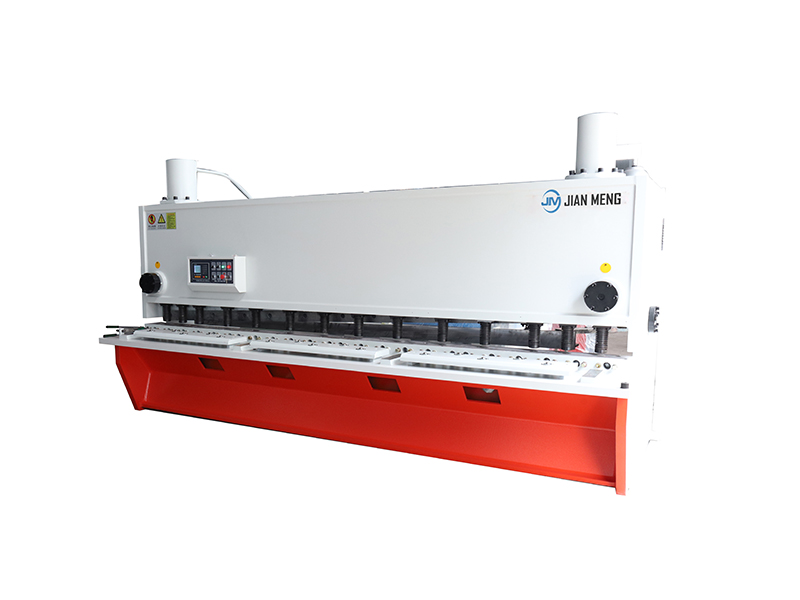

آلة القص المقصلة CNC

آلة القص المقصلة JM CNC هي عبارة عن جهاز قص شائع الاستخدام في معالجة المعادن، وهو مصمم بشكل أساسي لقطع الصفائح المعدنية ذات السماكات المختلفة. إنها تعمل من خلال تطبيق حركة عمودية لأسفل للشفرة العلوية على الشفرة السفلية، مما يولد قوة قص لتحقيق قطع دقيق. إنها تستخدم بشكل رئيسي لقص المواد المعدنية عالية الدقة مثل الألواح الفولاذية، الفولاذ المقاوم للصدأ، وصفائح الألومنيوم. يتم تطبيق آلة القص على نطاق واسع في صناعات مثل تصنيع الآلات، وإنتاج السيارات، وتصنيع المعدات الكهربائية. تشبه طريقة القص لآلة القص المقصلة JM "البوابة" التي تتحرك لأعلى ولأسفل. باستخدام ناقل الحركة الهيدروليكي أو الميكانيكي، يتحرك حامل الشفرة العلوي خطيًا إلى الأسفل على طول مسار ثابت (عادةً عمودي أو بزاوية مائلة) لقص الصفائح المعدنية. مع دقة القص العالية، فهي مناسبة بشكل خاص لقطع الألواح السميكة. تم تصميم آلة القص JM لمعالجة الصفائح المعدنية، مما يوفر حلول قطع عالية الدقة مناسبة لمختلف الصفائح المعدنية.

نموذج:QC11Y-6×2500

إرسال استفسار

وصف المنتج

ماكينة قص المقصلة

القص المثالي:تحقق آلة القص المقصلة CNC QC11Y-6×2500 قطعًا مثاليًا ومعالجة الصفائح المعدنية المختلفة بكفاءة ودقة لضمان حواف ناعمة وخالية من النتوءات مع كل قطع. مع التكنولوجيا المتقدمة وأنظمة التحكم عالية الدقة، يتم استخدامه على نطاق واسع في صناعات مثل تصنيع الآلات، ومعالجة الصفائح المعدنية، وإنتاج السيارات للقطع الدقيق للمواد مثل ألواح الفولاذ، والفولاذ المقاوم للصدأ، وألواح الألومنيوم، لتلبية متطلبات المعالجة عالية المستوى.

قائمة التكوين الرئيسية	شركةنظام التحكم: نانجينغ إستون (E21S)
	مضخة تروس داخلية: الولايات المتحدة الأمريكية مشمس
	المحرك الرئيسي: محرك الصين Weite
	مكونات الختم: الولايات المتحدة الأمريكية باركر
	المكونات الكهربائية الرئيسية: فرنسا شنايدر
	بليد: الصين SJ
	الكرة اللولبية: جهينا تايوان هيوين

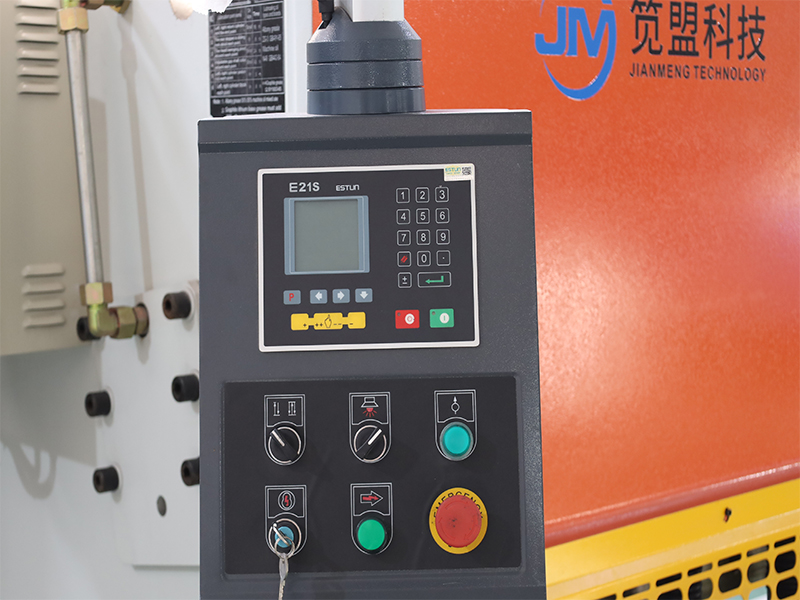

نظام التحكم E21S

نظام التحكم Estun E21S عبارة عن جهاز CNC متخصص مصمم لآلة القص المقصلة، وهو مناسب لمجموعة واسعة من المستخدمين. إنه يقلل بشكل كبير من تكلفة آلة القص CNC مع ضمان دقة العمل العالية.

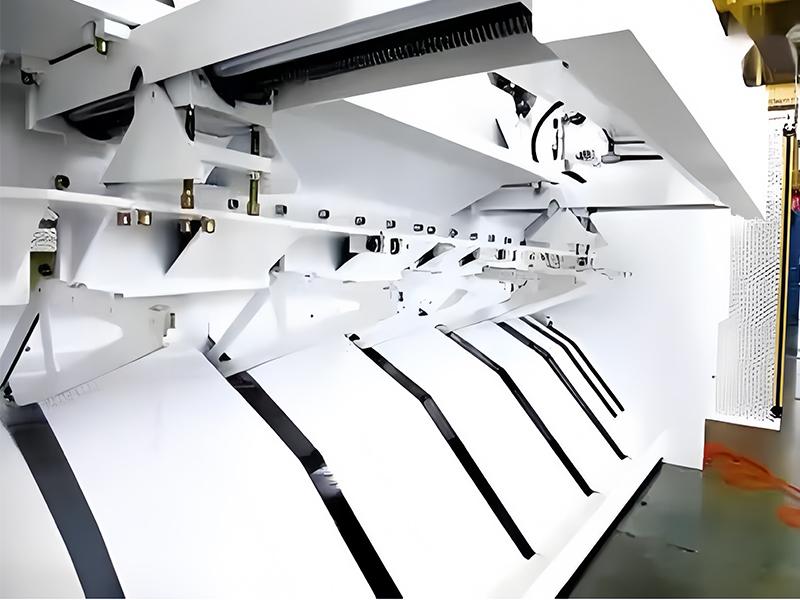

مقياس خلفي

يعد نظام المقياس الخلفي مكونًا رئيسيًا في معدات معالجة الصفائح المعدنية، خاصة في المقصات المقصلة. إنها مسؤولة عن تحديد موضع قطعة العمل بدقة لضمان الدقة والاتساق في عمليات القطع أو الثني. يتميز التصميم الهيكلي بالقوة والقدرة على تحمل ضغوط التشغيل لفترات طويلة، كما تعمل الأدلة الخطية على تعزيز ثبات الحركة مع تقليل التآكل بمرور الوقت.

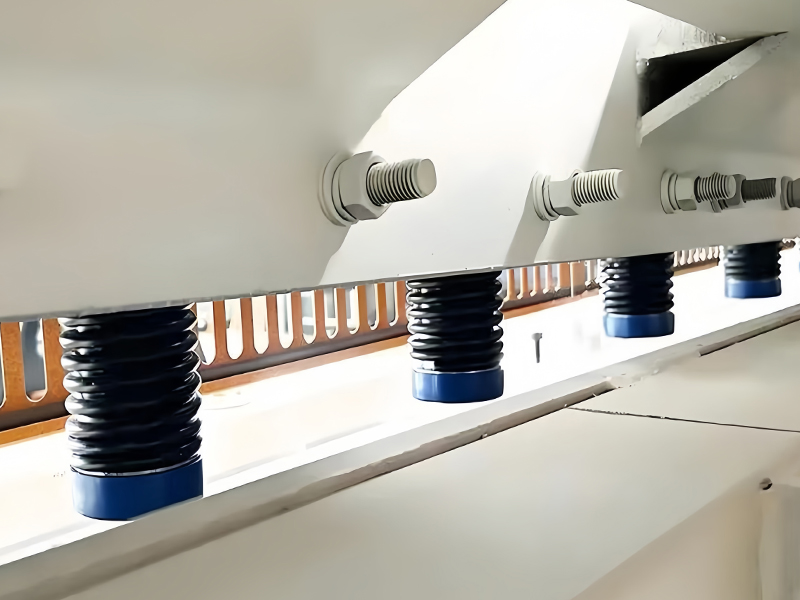

اسطوانة ضغط الربيع

اسطوانة ضغط الربيع منالمقصلة هي مكون يستخدم للمساعدة في تثبيت ودعم المواد، خاصة أثناء عملية القطع. يتمثل دور أسطوانة ضغط الزنبرك في التأكد من ضغط المادة بقوة وثباتهايتم تثبيته في مكانه أثناء القطع، مما يمنع النزوح أو الالتواء، وبالتالي تحسينiدقة القطع والسلامة.

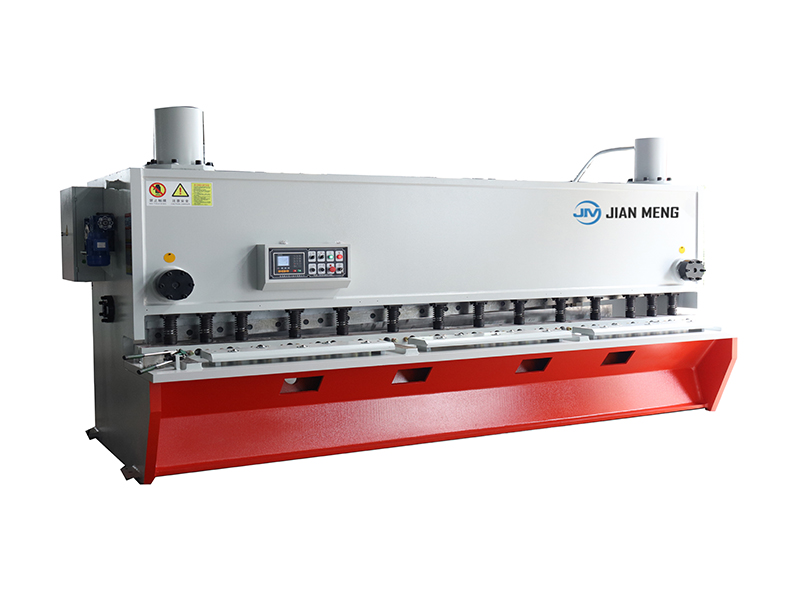

ماكينة القص المقصلة QC11Y-6×2500

الحد الأقصى لسماكة اللوحة القابلة للقص (الفولاذ الطري)	6.0 ملم
الحد الأقصى لسماكة اللوحة القابلة للقص (الفولاذ المقاوم للصدأ)	3.0 ملم
قوة الشد لوحة للقص	450-650 نيوتن/مم2
الحد الأقصى لعرض اللوحة القابلة للقص	2500 ملم
ارتفاع طاولة العمل	800 ملم
السكتة الدماغية الخلفية	10-600 ملم

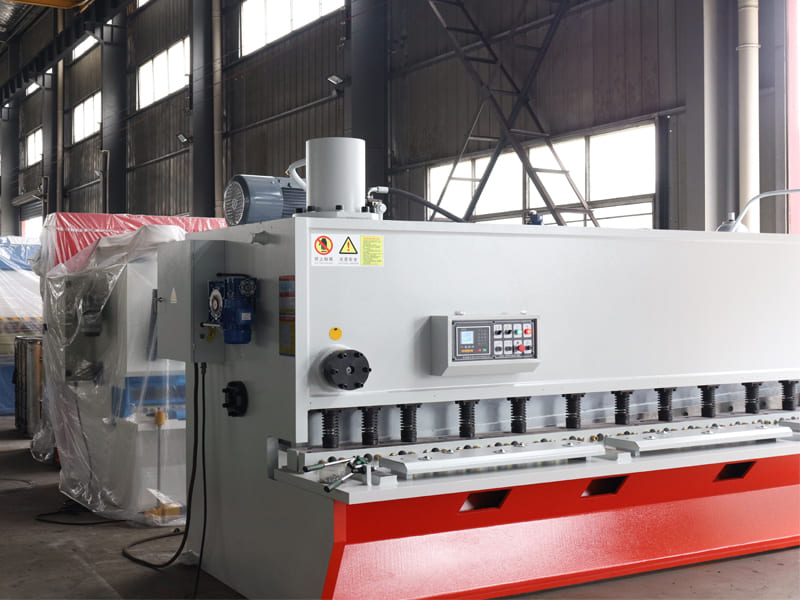

حالات القص الخاصة بالعملاء

واجه مصنع معالجة المعادن التحدي المتمثل في معالجة أنواع مختلفة من المواد المعدنية وكان يهدف إلى تحسين كفاءة الإنتاج مع تقليل النفايات. لمعالجة هذه المشكلة، قمنا بتزويد المصنع بمقص JM، المجهز بنظام التحكم E21S والمشبك الهيدروليكي، مما يضمن بقاء كل لوحة ثابتة وغير متحركة أثناء عملية القطع. بعد التنفيذ، استقرت جودة القطع، وتحسنت الدقة بنسبة 10%. زادت كفاءة الإنتاج في الساعة بنسبة 22%، ووفر المصنع تكاليف المواد عن طريق تقليل النفايات. تم تقصير دورة الإنتاج الخاصة بالعميل، مما يسمح بتسليم الطلب في الوقت المناسب وتعزيز قدرته التنافسية في السوق بشكل كبير.
