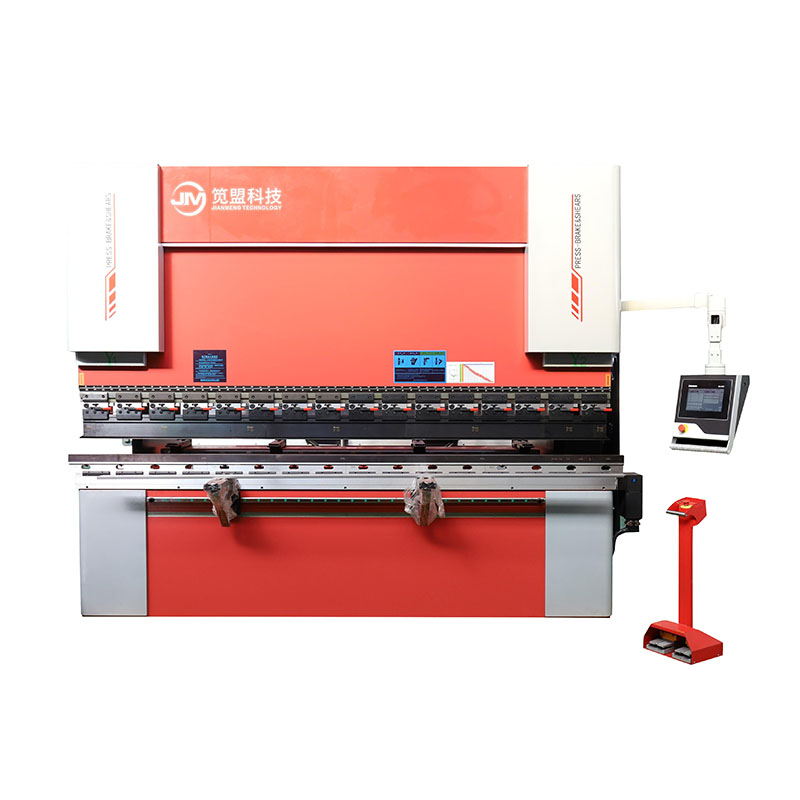

يعد فرامل الصحافة الهيدروليكية المصنعة من قبل الشركة المصنعة الصينية JM الخيار الأفضل لشركة بدء التشغيل لتوفير المال أو أي شخص يريد استخدام الجهاز بالطريقة السهلة.

نموذج الآلة وعدد مهاوي التحكم

عدد محاور التحكم: 4+1

محفوظة وظيفة واجهة المنالجة الانحناء الذكي

التكوين الرئيسي للجهاز

الجسم الخاص من الآلة الكهربائية WE67K ، والشيخوخة وتطبيع العلاج.

تم تجهيز السدادة الخلفية بمحرك مضاعفات عالي الأداء ومسمار الكرة.

القياسي الهولندي DELEM-DA53T نظام CNC متكامل بالكامل.

1 مجموعة من القالب العلوي والسفلي القياسي لنفس الحمولة (تم تصميم القالب السفلي وفقًا لمنتجات الانحناء).

الملحقات الرئيسية المستوردة من فرامل الصحافة الهيدروليكية

- نظام CNC: هولندا DELEM

- النظام الهيدروليكي: Rexroth

- حاكم صريف: جفي

- مضخة زيت عالية الضغط: مشمس

- جهاز الجهد المنخفض: شنايدر

- مفصل أنابيب الزيت: ديجوو

- ختم: باركر

المعلمات الفنية الرئيسية للجهاز:

خصائص بنية الماكينة والتكوين القياسي

يتم لحام الإطار في الصلب ، مما يلغي الإجهاد الداخلي عن طريق التطبيع واهتزاز التردد العالي ، مما يضمن الدقة الكلية لأداة الماكينة ، ولديها أفضل صلابة ، وقدرة ممتازة مضادة للتشويش والمضادة للميل. لوحة Workbench أكثر سمكا والمنزلق أكثر سمكا تجعل الجهاز جامد جدا. لذلك ، عند الانحناء ، يكون تشوه المنزلق و Workbench صغيرًا جدًا ولقطعة العمل لها خطية ممتازة وتوحيد الزاوية.

استخدم آلة الطحن المملة بالأرضية الكبيرة وطريقة تصنيع لمرة واحدة بعد اللحام المتكامل لجعل الآلات الدقيقة لضمان دقة الآلات.

الخصائص الفنية لمعدات الفرامل هيدروليكي الصحافة

تم اعتماد النظام الهيدروليكي الخاص (نظام التحكم في مزامنة المؤازنة التناسبية الكهربائية الهيدروليكية) لآلة الانحناء Rexroth في ألمانيا. النظام هو نظام التحكم في الموضع ، نوع حلقة مغلق. يكتشف ديناميكيًا خطأ التزامن في كتلة الشريحة من خلال مسطرة الصريف. يصحح صمام المؤازرة الهيدروليكية الكهربائية لنظام التحكم العددي خطأ التزامن في كتلة الشريحة ، بحيث يمكن أن تحافظ كتلة الشريحة دائمًا على موازاة المنضدة في حالة الحمل الجزئي الكامل. الدقة المتزامنة للكتلة المنزلق هي ≤ ± 0.02 مم.

يتحكم نظام التحكم العددي في حجم فتح الصمام النسبي ، وينظم الصمام النسبي مدخل الزيت في أسطوانات الزيت الأيسر والأيمن. محاور Y1 و Y2-تم تجهيز الجانبين الأيسر والأيمن من كتلة الشرائح على التوالي بمقياس الصريف الخطي العالي الدقة GIVI (Y1-Y2) للشركة ATEK الأوروبية ، والتي تستخدم لقياس المسافة الدقيقة بين كتلة الشرائح ومدخل العمل. مقياس الصرف والعمود متصلانان ، ولن يؤثر تشوه العمود على تحديد المواقع. يتم تغذية بيانات الموضع على الفور إلى نظام CNC ، والذي يمكنه حساب إشارة التحكم في صمام المؤازرة (S1-S2). وبالتالي ، فإن دقة تحديد المواقع للمنزلق هي ≤ ± 0.02 مم.
