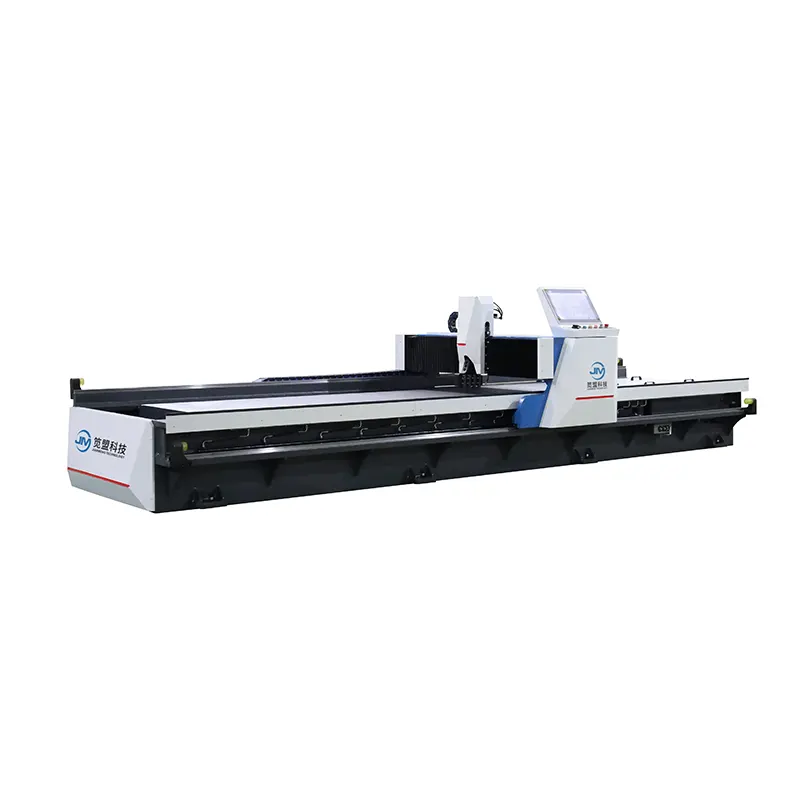

آلة قطع الأخدود الأفقية ذات محرك V

إن آلة قطع الأخدود الأفقية ذات المحرك المزدوج من الشركة المصنعة JM في الصين متينة، كما تدعم هذه الآلة أيضًا القطع على شكل حرف V بنقطة ثابتة، ويمكن أن تساعد العملاء على القيام بأعمال مختلفة.

إرسال استفسار

وصف المنتج

توفر شركة JM المصنعة لآلات الحز على شكل V في الصين مجموعة واسعة من آلات الحز على شكل V، كما أن آلة قطع الأخدود على شكل V ذات المحرك المزدوج الأفقية تتمتع بفوائد اقتصادية عالية بمعدلات استخدام متوسطة إلى منخفضة.

مواصفات المنتج:

1. إن حامل الأدوات لآلة القطع الأخدود V ذات المحرك المزدوج الأفقي مجهز بنظام التشحيم الذاتي.

2. إن آلة قطع الأخدود V ذات المحرك المزدوج الأفقية تدعم الحز ذو النقطة الثابتة، ومعالجة الأعمال المتباينة.

3. محرك مزدوج وترس مع محرك مؤازر، تحديد المواقع بدقة.

4. نظام التحكم بخمسة محاور، مع شاشة تعمل باللمس الصناعية، يراقب حالة آلة قطع الأخدود الأفقية ذات المحرك المزدوج في الوقت الحقيقي.

5. يتم تشغيل العارضة العرضية لآلة القطع الأخدود V ذات المحرك المزدوج الأفقي بواسطة محركات مؤازرة مزدوجة، ومجهزة بمخفض كوكبي مزدوج عالي الطاقة، وتعمل بسلاسة.

البيانات الفنية لآلة القطع الأخدود الأفقية ذات المحرك المزدوج

قابلية المعالجة	طول المعالجة	2500 ملم	3200 ملم	4000 ملم	6000 ملم
	عرض المعالجة	1250/1500 ملم	1250/1500 ملم	1250/1500 ملم	1250/150 ملم
	سمك المعالجة	0.4-5.0 ملم	0.4-5.0 ملم	0.4-50 ملم	0.4-50 ملم
	الحد الأدنى لمسافة الحافة	8 ملم	8 ملم	8 ملم	8 ملم
سرعة المعالجة	جسرية (المحور السيني)	0-120 م/دقيقة	0-120 م/دقيقة	0-120 م/دقيقة	0-120 م/دقيقة
	حركة حامل الأداة (محور YI).	0-60 م/دقيقة	0-60 م/دقيقة	0-60 م/دقيقة	0-60 م/دقيقة
	لقط متحرك (محور Y2)	0-60 م/دقيقة	0-60 م/دقيقة	0-60 م/دقيقة	0-60 م/دقيقة
	حامل الأدوات (المحور Z) لأعلى ولأسفل	0-10 م/دقيقة	0-10 م/دقيقة	0-10 م/دقيقة	0-10 م/دقيقة
دقة المعالجة	خطأ تحديد المواقع المتكرر لمحور تحديد المواقع	0.015 ملم	0.015 ملم	0.015 ملم	0.015 ملم
دقة المعالجة	الحد الأدنى من دقة محور تحديد المواقع	0.001 ملم	0.001 ملم	0.001 ملم	0001 ملم
طاولة	استواء الطاولة	± 0.03 مم	± 0.03 مم	± 0.03 مم	± 0.03 ملم
خارجي أبعاد	طول	4400 ملم	5100 ملم	5900 ملم	7900mm
	عرض المعالجة	2000/2250 ملم	2000/2250 ملم	2000/2250 ملم	2000/2250 ملم
	ارتفاع	1550 ملم	1550 ملم	1550 ملم	1550 ملم

مكونات آلة قطع الأخدود الأفقية ذات المحرك المزدوج

- نظام CNC مع شاشة لمس كبيرة: تايوان سوبريور

- المقاولين AC: فرانس شنايدر

- محرك سيرفو: تايوان سوبريور

- سكين سبائك: كورلوي كوريا

- مفتاح هواء مفرد/مزدوج: فرانس شنايدر

- قاطع الدائرة: فرانس شنايدر

- مفتاح القرب: اومرون اليابان

- الزر: فرانس شنايدر

- عنصر ختم الأسطوانة: اليابان فالكوا

- التتابع الحراري : فرانس شنايدر

- مايكرو ريلاي: فرانس شنايدر

- سكة توجيه خطية ثقيلة: تايوان TBI

- المخفض الكوكبي: تايوان ليمنج

- كابل أدوات الآلة : إيجوس الألماني

صناعة التطبيقات:

نحن نقدم آلة قطع الأخدود V ذات المحرك المزدوج الأفقية الممتازة للصناعات التالية:

- معدات المصاعد

- حمام

- لافتات إعلانية

- الديكور المعماري

- معالجة الفولاذ المقاوم للصدأ

التعليمات

س: كم من الوقت يستغرق تقديم خيارات التصميم لنا؟

ج: بالنسبة لآلة القطع ذات الأخدود الأفقي المزدوج القياسية، يمكننا أن نقدم لك خيارات التصميم في أي وقت. بالنسبة للآلة المخصصة غير القياسية، نحتاج إلى 3 أيام عمل.

س: كم عدد الأيام التي تحتاجها لتثبيت آلة قطع الأخدود الأفقية ذات المحرك المزدوج؟

ج: يتم تسليم آلة القطع الأخدود الأفقية ذات المحرك المزدوج إلى العميل ككل. سوف يستغرق التثبيت والتشغيل 3 ساعات، ومن ثم يمكن استخدام الماكينة بشكل طبيعي.

س: هل تقدمون قطع غيار مجانية؟

ج: نحن نقدم جميع الملحقات مجانًا خلال فترة الضمان.
