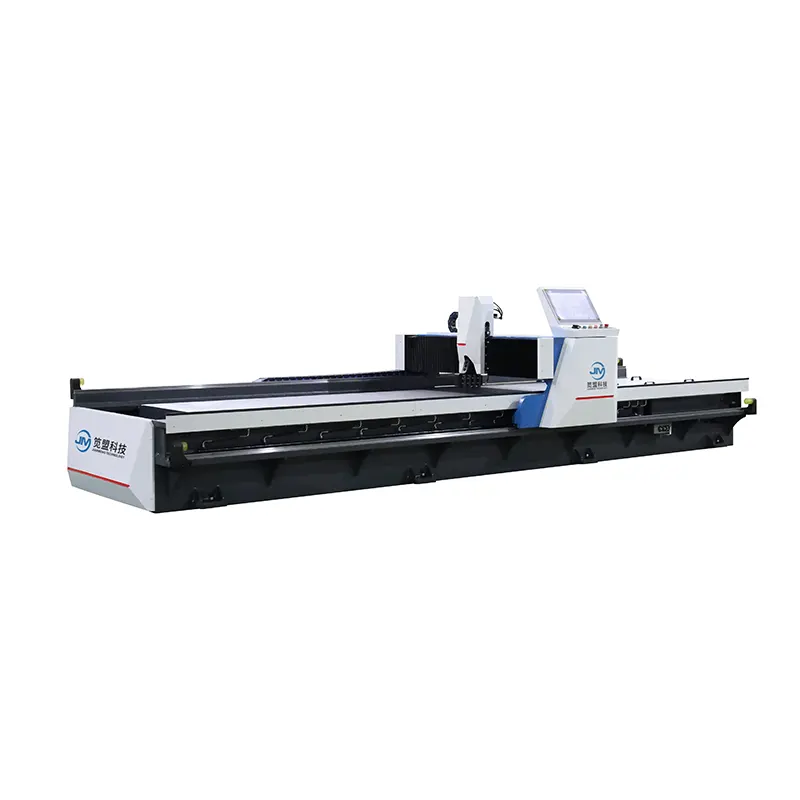

آلة قطع الأخدود الأفقية عالية السرعة باستخدام الحاسب الآلي

إن آلة القطع بالأخدود الأفقي عالي السرعة CNC هي عبارة عن معدات قطع احترافية على شكل حرف V من شركة JM، الشركة المصنعة الصينية التي تنتج معظم أنواع آلات الحز على شكل حرف V. بمعدلات استخدام متوسطة إلى منخفضة، فإن آلات القطع الأخدود V الأفقية عالية السرعة CNC تتمتع بفعالية عالية من حيث التكلفة وفوائد اقتصادية.

إرسال استفسار

وصف المنتج

معدات القطع التي تنتجها الشركة المصنعة JM في الصين. إن التصميم من النوع القنطري لآلة القطع الأخدود V الأفقية عالية السرعة CNC يسهل التحميل والتفريغ بكفاءة.

مواصفات المنتج:

1. الأخاديد المعدنية العملاقة على سكة التوجيه المزدوجة، والتي تعمل بسلاسة مع حالة عمل الطاولة.

2. نظام التحكم بأربعة محاور، مع شاشة تعمل باللمس الصناعية، يراقب في الوقت الحقيقي حالة آلة القطع الأخدود V عالية السرعة الأفقية CNC.

3. طاولة العمل لآلة القطع الأخدود الأفقية عالية السرعة CNC مصنوعة من سبيكة منخفضة، ودقة الطاولة في حدود 0.03 مم.

4. يمكن لحامل الأدوات العالمي لآلة القطع الأخدود الأفقية عالية السرعة CNC أن يلبي متطلبات التثبيت لأدوات القطع المختلفة.

5. إن آلة فتح الأخدود v الأفقية ذات السرعة العالية CNC مجهزة بسطح مفتوح، وهو سهل الاستخدام لكوب الشفط للتحميل والتفريغ.

البيانات الفنية لآلة القطع الأخدود الأفقية عالية السرعة CNC

قابلية المعالجة	طول المعالجة	2500 ملم	3200 ملم	4000 ملم	6000 ملم
	عرض المعالجة	1250/1500 ملم	1250/1500 ملم	1250/1500 ملم	1250/150 ملم
	سمك المعالجة	0.4-5.0 ملم	0.4-5.0 ملم	0.4-50 ملم	0.4-50 ملم
	الحد الأدنى لمسافة الحافة	8 ملم	8 ملم	8 ملم	8 ملم
سرعة المعالجة	جسرية (المحور السيني)	0-120 م/دقيقة	0-120 م/دقيقة	0-120 م/دقيقة	0-120 م/دقيقة
	حركة حامل الأداة (محور YI).	0-60 م/دقيقة	0-60 م/دقيقة	0-60 م/دقيقة	0-60 م/دقيقة
	لقط متحرك (محور Y2)	0-60 م/دقيقة	0-60 م/دقيقة	0-60 م/دقيقة	0-60 م/دقيقة
	حامل الأدوات (المحور Z) لأعلى ولأسفل	0-10 م/دقيقة	0-10 م/دقيقة	0-10 م/دقيقة	0-10 م/دقيقة
دقة المعالجة	خطأ تحديد المواقع المتكرر لمحور تحديد المواقع	0.015 ملم	0.015 ملم	0.015 ملم	0.015 ملم
دقة المعالجة	الحد الأدنى من دقة محور تحديد المواقع	0.001 ملم	0.001 ملم	0.001 ملم	0001 ملم
طاولة	استواء الطاولة	± 0.03 مم	± 0.03 مم	± 0.03 مم	± 0.03 ملم
خارجي أبعاد	طول	4400 ملم	5100 ملم	5900 ملم	7900mm
	عرض المعالجة	2000/2250 ملم	2000/2250 ملم	2000/2250 ملم	2000/2250 ملم
	ارتفاع	1550 ملم	1550 ملم	1550 ملم	1550 ملم

مكونات آلة القطع الأخدود الأفقية ذات السرعة العالية CNC

- نظام CNC مع شاشة لمس كبيرة: تايوان سوبريور

- مفتاح القرب: اومرون اليابان

- نظام التحكم الهيدروليكي: جنبان يوكين

- عنصر ختم الأسطوانة: اليابان فالكوا

- مفتاح هواء مفرد/مزدوج: فرانس شنايدر

- محرك سيرفو: تايوان سوبريور

- المخفض الكوكبي: تايوان ليمنج

- المقاولين AC: فرانس شنايدر

- سكين سبائك: كورلوي كوريا

- سكة توجيه خطية ثقيلة: تايوان TBI

- التتابع الحراري : فرانس شنايدر

- كابل أدوات الآلة : إيجوس الألماني

- مايكرو ريلاي: فرانس شنايدر

- قاطع الدائرة: فرانس شنايدر

صناعة التطبيقات:

- معالجة الفولاذ المقاوم للصدأ

- أدوات المطبخ

- حمام

- الديكور المعماري

- لافتات إعلانية

- صناعة الأبواب

- معدات المصاعد

- منتجات الأجهزة

التعليمات

س: هل لديك دليل التثبيت التفصيلي والمهني؟

ج: نعم. لدينا دليل التعليمات المهنية والفيديو التعليمي.

س: هل يمكنك إرسال موظفيك لتثبيت آلة القطع الأخدود الأفقية عالية السرعة CNC لنا؟

ج: نعم. يمكننا ترتيب مهندسينا لتقديم الخدمة في الموقع، إذا كنت في حاجة إليها.

س: هل يمكنك تصميم آلة القطع الأخدود الأفقية عالية السرعة CNC وفقًا لحجمنا؟

ج: نعم. يمكننا تصميم المعدات وفقا لمتطلباتك.
